Análise de pressão plantar

A análise da pressão plantar é algo muito importante para diagnósticos diversos.
Alguns dos problemas recorrentes nessa área são os elevados custos dos materiais de avaliação, a modificação da situação aferida, com o passar do tempo e a influência do fato de estar sendo avaliado, que por vezes leva o paciente a emular inconscientemente seu comportamento de pisada. Esses são os principais pontos motivadores deste projeto.

O objetivo era avaliar a distribuição da pressão de uma pisada humana a fim de determinar possíveis anomalias. Os resultados deveriam fornecer maior embasamento para tomada de decisão do especialista sobre a conduta.

Foram utilizadas pastilhas piezoelétricas dispostas em palmilhas de Tecnil (PA-6) confeccionadas por CNC, os valores capturados recebiam tratamento matemático [Interpolação polinomial] a fim de estimar o valor da pressão nos pontos sem sensores.

Os cálculos de dimensionamento foram executados no software Ansys assim como as análises de deformações elásticas e plásticas e a estimativa de durabilidade.

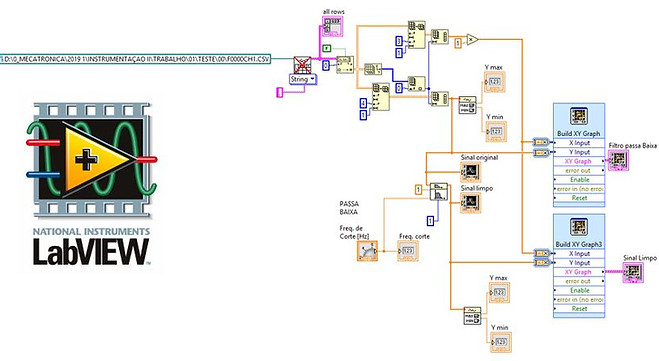

A simulação do esquema eletrônico foi realizado com o software LabView

O calibrador dos sensores precisou ser usinado por não encontramos nada semelhanteno mercado

Modelo 3d Para impressão em CNC.
